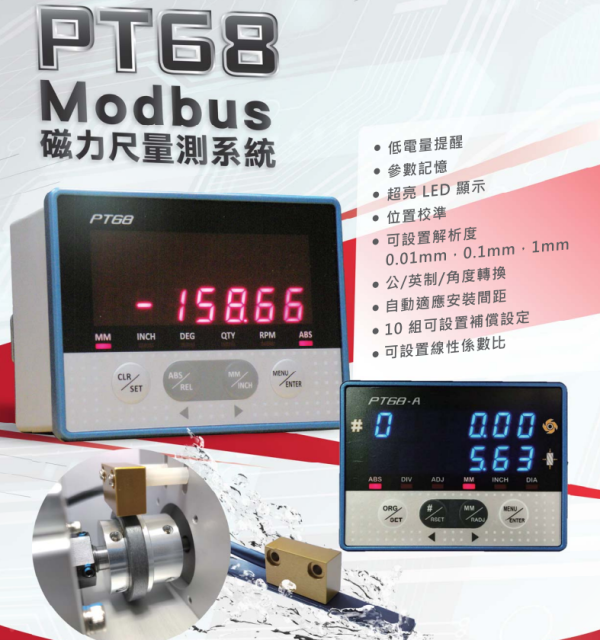

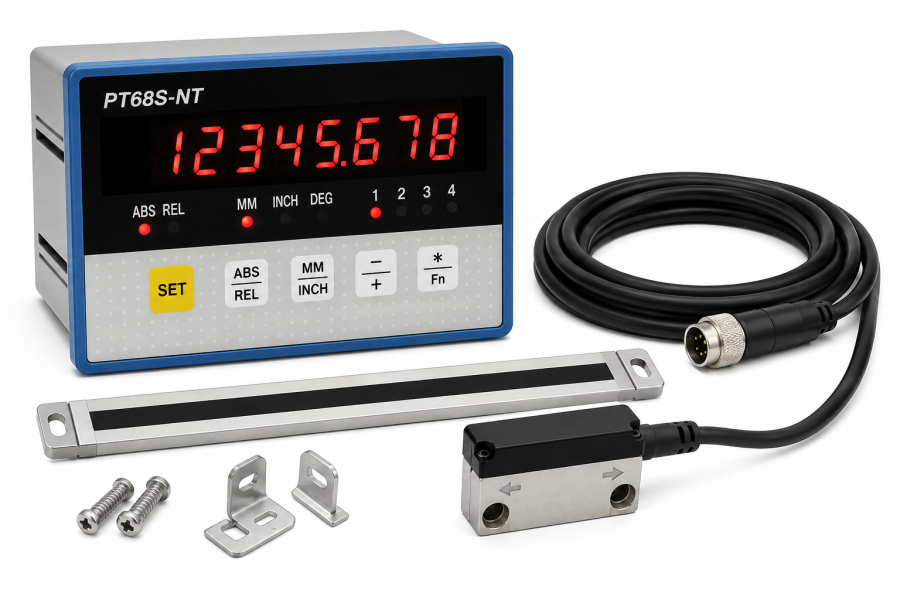

PT68 系列 Modbus RTU 磁力尺量測系統

高精度磁性位置量測｜ABS/REL 座標切換｜Modbus RTU 工業通訊

PT68 系列 Modbus RTU 磁力尺量測系統專為工業自動化設備與機械定位應用設計，可搭配磁性尺帶及磁性感測器進行長度與角度量測，提供穩定、高精度的位置回授。

系統採用非接觸式磁性感測技術，具備優異的抗油污、抗粉塵及抗震動能力，可有效降低惡劣環境對量測精度的影響，適合長時間連續運轉的工業設備。

內建高亮度 LED 顯示器，支援 ABS／REL 座標切換、位置校準、補償功能及 Modbus RTU 通訊，可快速整合 PLC、人機介面（HMI）及各式工業控制系統，協助提升設備定位精度與生產效率。

產品特色

高精度磁性位置量測

採用磁性尺帶與磁性感測器進行非接觸式量測，提供穩定且可靠的位置回授。

超亮 LED 數位顯示

高亮度 LED 顯示設計，即使在工廠環境中也能清楚讀取量測數值。

ABS／REL 雙座標模式

支援 ABS（Absolute）絕對座標與 REL（Relative）相對座標自由切換，方便定位、歸零及加工操作。

多種解析度設定

可依需求設定解析度：

• 0.01 mm
• 0.1 mm
• 1 mm

滿足不同設備的量測需求。

多種單位切換

支援：

• mm
• Inch
• Degree

可依不同應用快速切換量測單位。

位置校準功能

內建 Position Calibration，可快速完成原點設定與位置修正，提高加工精度。

自動適應安裝間距

安裝完成後可自動校正 Sensor 與磁力尺最佳距離，降低安裝誤差並提升量測穩定性。

10 組補償值設定

支援 10 組補償資料，可依不同產品、治具或加工條件快速切換，提高設備使用彈性。

Modbus RTU 工業通訊

支援 Modbus RTU 通訊，可直接與 PLC、HMI、IPC 及各類工業控制器整合，提升設備控制效率。

低電量提醒與參數記憶

具備低電量提醒功能，並支援參數記憶，避免重新設定造成停機時間。

方便整合至自動化控制系統。

技術規格

項目規格顯示方式LED 數位顯示解析度0.01 / 0.1 / 1 mm電源DC 24V / 50mA備援電池AA 1.5V ×2最大移動速度1.5 m/sSensor 標準線長3 m重現精度0.01 mm系統精度±(0.025 + 0.02L) mm工作溫度0～60°C儲存溫度-20～70°C工作濕度95% RH 以下Sensor 安裝間距1～2.5 mm面板尺寸96 × 72 mm開孔尺寸93 × 67 mm通訊介面Modbus RTU

安裝特色

磁力尺由：

• 保護鋼帶
• 磁力尺帶
• 底部保護鋼帶

三層結構組成。

建議安裝於銑槽內，可有效保護尺帶並降低外部磁場干擾，提高使用壽命。

Sensor 建議安裝距離：

1~2.5 mm 並可利用內建自動校正功能完成最佳間距設定。

通訊功能

支援 Modbus RTU 通訊，可進行：

• 目前位置讀取
• 原點設定
• 補償值設定
• 單位切換
• ABS／REL 座標切換
• 量測方向切換
• Sensor 狀態監控
• 電池狀態監控
• 磁尺狀態監控

方便整合 PLC 與工業控制系統。

適用產業

• CNC 工具機
• 自動化設備
• 木工機械
• 石材加工機
• 包裝設備
• 印刷設備
• 雷射加工設備
• 滑台定位系統
• 線性模組
• 自動搬運設備
• AOI 自動檢測設備

產品優勢

• 非接觸式磁性感測
• 高精度位置量測
• 超亮 LED 顯示
• Modbus RTU 工業通訊
• ABS／REL 雙座標模式
• 多種解析度設定
• 公制／英制／角度切換
• 10 組補償值設定
• 自動適應安裝間距
• 抗油污、抗粉塵、抗震動
• 工業級高可靠性設計
