📌 產品定位

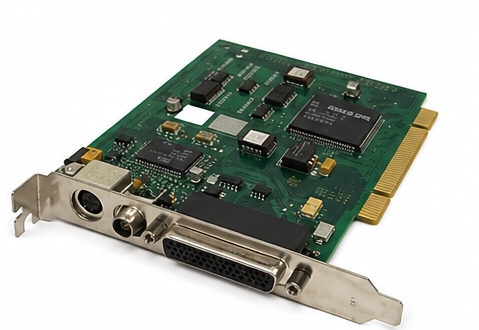

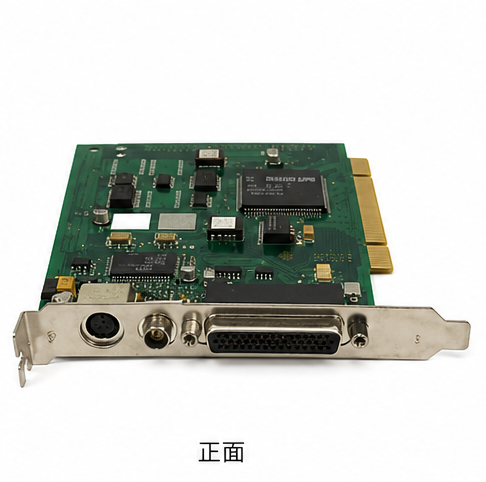

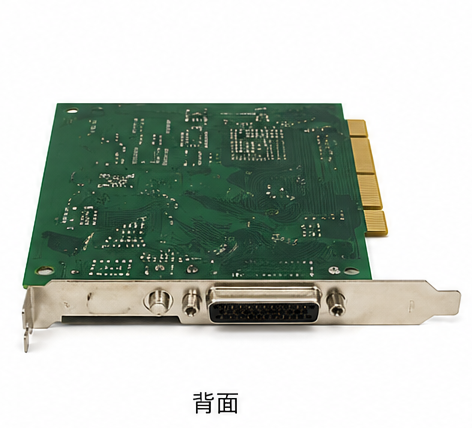

PicPort-Color（PCI） 是 Leutron 經典工業級 影像擷取卡（Frame Grabber），
專門用於將 類比相機影像（CVBS / S-Video）轉為數位訊號，並高速傳輸至PC進行影像處理。

👉 核心用途：
✔ 舊設備升級（Analog → Digital）
✔ 工業影像擷取
✔ AOI / 機器視覺系統整合

🔧 核心技術架構

🎥 影像輸入能力

• 支援：
  • CVBS（Composite）
  • S-Video
• 可接：
  • 4路CVBS 或 3CVBS + 1 S-Video
• 支援制式：
  • PAL / NTSC / SECAM

⚙️ 影像擷取性能

• 解析度：
  • PAL：768×576
  • NTSC：720×480
• 取樣頻率：
  • 20 MHz / 16-bit digitizer
• 色彩格式：
  • YUV 4:2:2（工業標準）

🚀 傳輸與效能

• PCI Bus（Rev 2.1）
• Bus Master DMA 傳輸
• 傳輸速度最高：
  • 132 MB/s（即時影像）

👉 關鍵價值：
➡ CPU負擔低（DMA直傳）
➡ 可做即時AOI / 顯示

🧠 影像處理功能（硬體級）

• 即時影像縮放（Scaler）
• 鏡像（X / Y）
• 色彩轉換（RGB / YUV / Mono）
• Overlay（文字 / 圖形疊加）
• 亮度 / 對比 / 飽和度調整

👉 重點：
👉 前處理在Frame Grabber完成，減少PC負擔

🔌 I/O與同步控制

• Opto-isolated Trigger（光耦隔離）
• 外部同步（H/V Sync）
• 多影像源切換（Software控制）

🎯 適用場景

🏭 工業應用

• AOI檢測設備（舊系統）
• 半導體 legacy 設備
• PCB / 印刷檢測
• 視覺定位系統

🧪 特殊應用

• 醫療影像擷取
• 監控系統
• 研究 / R&D影像分析

⚖️ 為什麼還要用 Frame Grabber？

👉 很多人會問：為什麼不用 GigE / USB3？

✔ PicPort-Color 的存在價值：

👉 不是新 vs 舊，而是「系統相容性」問題

「這張卡不是拿來跟GigE比，而是解決舊設備無法升級的問題，是產線不中斷的關鍵元件。」
